E2V

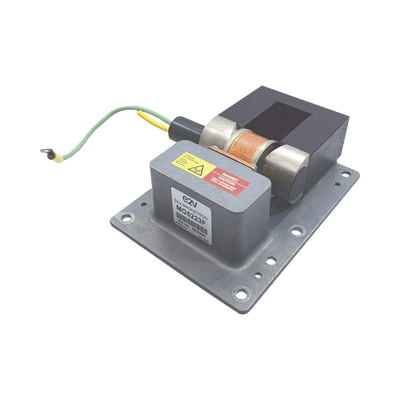

Magnetrón de 30 kW en banda S para radares marinos en frecuencia de 3050 ± 25MHz
Model: MG5223F
Client price
PE $ 59,506.32 MXN + VAT
List price: $ 62,274.06 MXN + VAT
Stock: 1
Features
- Magnetrón de 30 kW banda S
- Frecuencia operación 3050 ± 25 MHz
- Salida potencia pico 30 kW
- Vida útil prolongada alta confiabilidad
Características Principales
- Magnetrón de 30 kW banda-S
- Frecuencia de operación: 3050 ± 10 MHz
- Salida de potencia pico: 30 kW
- Imán integral
- Salida: guía de onda tipo 10
- Acoplador: compatible con NATO S.N. 5985-99-083-0058
- Refrigeración: natural o por aire forzado
Condiciones de Prueba
- Tensión del filamento: 5.3 - 6.3 V
- Corriente anódica (media): 4.4 - 2.25 mA
- Duración del pulso: 0.55 - 0.06 µs
- Relación de trabajo: 0.00055 - 0.00024
- VSWR en el acoplador de salida: 1.15:1
- Tasa de subida del pulso de tensión: 150 kV/µs
Salud y Seguridad
- Alta tensión: Circuítos y terminales deben estar encerrados
- Radiación RF: No exponer personal a radiación excesiva
- Radiación de rayos X: Requiere blindaje adecuado
- Interlocks de seguridad deben desconectar la energía antes del acceso
Notas Importantes
- El filamento debe protegerse contra arcos con capacitancia mínima de 4000 pF
- La temperatura del ánodo debe mantenerse por debajo de 120°C
- La impedancia en frío debe dar un VSWR de al menos 10:1
- El magnetron debe probarse con VSWR de 1.5:1
Specifications
ModeloMG5223F
Existencia1
SAT32141003
