TX RX SYSTEMS INC.

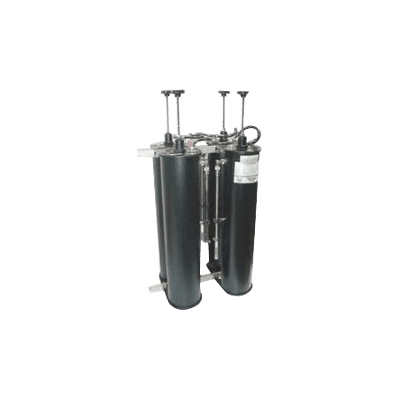

DUPLEXER TX-RX 166-174MHZ 4 CAVIDADES
Model: WP-639-D
Client price
PE $ 36,008.28 MXN + VAT
List price: $ 36,008.28 MXN + VAT
Out of stock
Features
- Diseño de 4 cavidades para operación dúplex
- Frecuencia de operación: 166-174 MHz
- Configuración BPBR (Banda Pasante - Banda Rechazada)
- Rechazo de 80 dB en frecuencias de operación
Características Principales
- Diseño de 4 cavidades para operación duplex
- Frecuencia de operación: 166-174 MHz
- Configuración BpBr (Banda Pasante - Banda Rechazada)
- Conectores de entrada marcados: 'Low Freq. Input', 'High Freq. Input' y 'Antenna'
- Cables interconectados entre cavidades con longitud crítica (no deben modificarse)
Requisitos de Instalación
- Uso de cable coaxial doblemente blindado (RG-142 o RG-214) para conexiones
- Verificar longitud crítica del cable entre transmisor y duplexer
- Optimización de longitud de cable puede ser necesaria para adaptación de impedancia
- Terminación de puerto de antena con carga de 50 ohm durante ajustes
- Uso de aislador de ferrita puede resolver problemas de potencia reflejada
Consideraciones de Impedancia
- VSWR típico: 1.3 a 1.5:1
- Impedancia nominal: 50 ohmios
- Rango de impedancia aceptable: 33-75 ohmios (VSWR 1.5:1)
- Posible necesidad de red de adaptación PI
Síntomas de Mala Adaptación
- Radiaciones espurias del transmisor
- Potencia de salida errática
- Pérdida de inserción anormal
- Cambio de potencia reflejada con longitud de cable
Specifications
ModeloWP-639-D
Existencia0
SAT32121800
