Características Principales

LEDs bicolor para alarma y reposo
Doble acción: levantar y jalar
Dirección programable en EEPROM
Soporta cable calibre hasta 14 AWG
Construida totalmente en metal

Especificaciones Técnicas

Voltaje de operación (SLC): 17-41 VDC
Consumo promedio: 550uA (típico), 660uA (alarma)
Temperatura de operación: 0°C a 49°C
Humedad máxima: 90% RH sin condensación
Dimensiones: 86.4mm x 121.9mm x 50.8mm (3.4'W x 4.8'H x 2.0'D)
Instalación: Caja simple o cuadrada de 4'
Calibre de cable: Hasta 14 AWG

Modelos Disponibles

DCP-AMS: Acción simple con llave hexagonal
DCP-AMS-KL: Acción simple con llave
DCP-AMS-LP: Acción doble con llave hexagonal
DCP-AMS-KL-LP: Acción doble con llave

Estándares y Certificaciones

UL Listed
CSFM Approved
Conforme a ADA (excepto modelos LP)
Número de certificación: 3033215 7150-0410:169

Descripción Detallada

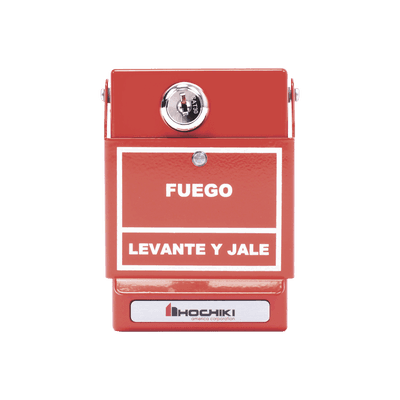

Las estaciones manuales DCP-AMS de Hochiki son estaciones de alarma de acción direccional que proporcionan un medio rápido y práctico para iniciar manualmente una señal de alarma de incendio. La serie incluye modelos de acción simple y doble.

Para reiniciar la estación de alarma, se requiere una llave Cat 30 o una llave hexagonal de 1/8' (dependiendo del modelo). En los modelos de acción doble (DCP-AMS-LP y DCP-AMS-KL-LP), la cubierta de 'Levantar y Jalar' debe levantarse antes de jalar la manija. Una vez activada, la manija no puede regresar a su posición normal sin usar la característica de reinicio con llave.

La serie DCP-AMS es electrónicamente direccional e incluye un LED de estado bicolor. El LED parpadea en verde indicando comunicación normal con el panel de control. Cuando se activa una alarma, el LED se mantiene en rojo para indicar la condición de alarma.

Instalación

Diseñada para montaje en caja simple o cuadrada de 4'
Construcción totalmente metálica para durabilidad
Texto 'Fire Alarm' en color contrastante, con altura de 1/2'
Electrónica integrada, requiere conexión directa al lazo SLC del panel de control
Programación de dirección posible con la estación completamente instalada

Diagramas de Conexión

Conexión a panel de control compatible en configuración:
