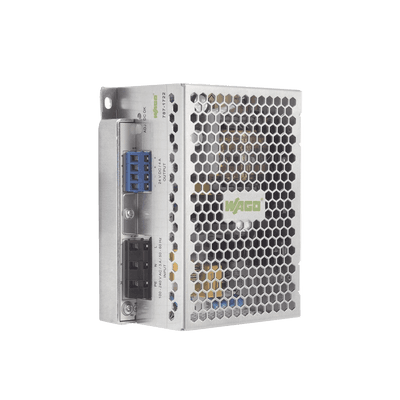

Fuente de Alimentación Conmutada / Sincronización Primaria ECO / 24V DC 5A 120W / Monofásico 100-240V AC / Montaje Carril DIN / IP20 / CAGE CLAMP® | GlobalTI®

WAGO modelo: 787-1722

Fuente de alimentación conmutada con tecnología de sincronización primaria ECO para aplicaciones industriales. Diseñada para montaje en carril DIN-35 con refrigeración por convección natural. Proporciona tensión de salida SELV de 24V DC con potencia nominal de 120W y corriente de salida de 5A. Incluye aislamiento integral para uso en armarios de distribución y permite conexiones tanto en paralelo como en línea. Certificada según normas EN 61204-3, EN 60335-1, EN 62368-1, UL 60950-1 y UL 508, garantizando seguridad y fiabilidad en entornos industriales exigentes.

Características Generales

Tipo: Fuente de alimentación conmutada
Tecnología: Sincronización primaria ECO
Refrigeración: Convección natural
Aislamiento: Integral para armarios de distribución
Conexión: Paralelo y en línea
Tensión salida: 24V DC SELV/PELV
Montaje: Carril DIN-35
Protección: IP20
Tecnología conexión: CAGE CLAMP®

Entrada / Alimentación:

Fases: 1
Tensión nominal: 1 x AC 100–240 V
Rango tensión: 1 x AC 90–264 V; DC 125–375 V
Frecuencia: 47–63 Hz; 0 Hz
Corriente entrada: ≤ 1 A (230 VCA); ≤ 2 A (115 VCA)
Corriente descarga: ≤ 1,5 mA
Corriente irrupción: ≤ 18 A
PFC: Pasivo
Tiempo mantenimiento: ≥ 10 ms (230 VCA)

Salida / Rendimiento:

Tensión nominal: DC 24 V (SELV)
Rango tensión: DC 22–26 V (regulable)
Configuración: DC 24 V
Corriente nominal: 5 A (24 VCC; 110–240 VCA); 4 A (24 VCC; 100–240 VCA)
Potencia nominal: 120 W
Desviación control: ≤ 1 %
Ondulación residual: ≤ 200 mV (Pico a pico)
Respuesta sobrecargas: Alimentación constante (1,05–1,4 x Io nom)
Cortocircuito: Parada y reinicio automático

Físicas y Eléctricas:

Alimentación: AC 100–240V / DC 125–375V
Temp. Operación: -20°C a +60°C
Humedad: 10–95% (sin condensación)
Eficiencia: 88% (230 VCA; 5 ACC)
Pérdida potencia: ≤ 19 W
MTBF: > 300.000 h

Señalización y Protección:

LED DC OK: Verde
Indicador estado: LED verde (Uo)
Fusible interno: F 2,5 A / 250 VCA
Protección cortocircuito: Sí
Protección circuito abierto: Sí
Varistor: Supresión de transitorios
Tensión aislamiento pri-sec: DC 4,242 kV
Clase protección: I

Conexiones:

Tecnología: CAGE CLAMP®
Conector: Serie 236 WAGO
Conductor rígido: 0,08–2,5 mm² / 28–12 AWG
Conductor flexible: 0,08–2,5 mm² / 28–12 AWG
Longitud pelado: 6–7 mm / 0.24–0.28 in
Conexión paralelo: Sí
Conexión en línea: Sí (2 dispositivos)

Normas y Certificaciones:

CE: Conforme
EN 61204-3: Cumplimiento
EN 60335-1: Cumplimiento
EN 62368-1: Cumplimiento
UL 60950-1: Certificado E255815
UL 508: Certificado E255817
SEMI F47: Cumplimiento
RoHS: Compliant, No Exemption
