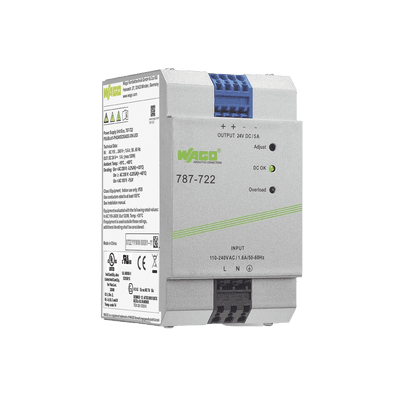

Fuente de Alimentación / 24V DC / 5A / 120W / PFC Activo / Montaje Carril DIN / IP20 / Conectores CAGE CLAMP® 4 mm² | GlobalTI®

WAGO modelo: 787-722

Fuente de alimentación conmutada monofásica de alta eficiencia diseñada para aplicaciones industriales y de automatización. Ofrece una salida estabilizada de 24V DC con capacidad de 5A y potencia nominal de 120W. Incorpora corrección activa del factor de potencia (PFC) para optimizar el consumo energético y cumple con los estándares de seguridad SELV/PELV. Su construcción robusta permite montaje en carril DIN 35mm y está protegida con grado IP20. Ideal para sistemas de control, automatización industrial y aplicaciones que requieren fuentes de alimentación confiables con sincronización primaria y capacidad de operación en paralelo.

Características Generales

Tipo: Fuente de alimentación conmutada ECO
Fases de entrada: 1
Tensión salida: 24V DC (SELV/PELV)
Corriente salida: 5A nominal
Potencia: 120W
Eficiencia: 86% (230VAC)
Montaje: Carril DIN-35
Protección: IP20
Conectores: CAGE CLAMP® 0.08-4 mm²

Entrada y Desempeño

Tensión entrada nominal: 1 x AC 110-240V
Rango tensión entrada: 1 x AC 90-264V; DC 90-373V
Frecuencia red: 47-63 Hz; 0 Hz
Corriente entrada: ≤ 1A (230VAC); ≤ 2A (115VAC)
Factor de potencia: ≥ 0.94 (230VAC); ≥ 0.98 (115VAC)
PFC: Activo
Tiempo mantenimiento: ≥ 20ms (230VAC)
Corriente irrupción: ≤ 30A

Salida y Control

Tensión salida nominal: DC 24V (SELV)
Rango tensión salida: DC 22-28V (regulable)
Configuración predeterminada: DC 24V
Corriente salida nominal: 5A (24VCC)
Desviación control: ≤ 1%
Ondulación residual: ≤ 100mV (Pico a pico)
Respuesta sobrecargas: Alimentación constante (1.15-1.4 x Io nom)
Cortocircuito: Parada y reinicio automático

Físicas y Eléctricas

Alimentación: 1 x AC 110-240V
Dimensiones: 75 x 92 x 136 mm (2.95 x 3.62 x 5.35 in)
Peso: 850g
Temp. Operación: -10°C a +60°C
Humedad: ≤ 95% (sin condensación)
MTBF: 480,000 horas
Pérdida potencia: ≤ 19.5W (230VAC)
Fusible interno: F 3.15A / 250VAC

Señalización y Seguridad

LED DC OK: Verde (24VCC OK)
LED Sobrecarga: Rojo
Tensión aislamiento pri-sec: DC 4,242kV
Clase protección: I
IP: IP20
Protección cortocircuito: Sí
Protección circuito abierto: Sí
Supresión transitorios: Varistor

Conexiones

Tecnología conexión: CAGE CLAMP®
Conector: Serie 745 WAGO
Conductor rígido: 0.08-4 mm² / 28-12 AWG
Conductor flexible: 0.08-4 mm² / 28-12 AWG
Longitud pelado: 8-9 mm (0.31-0.35 in)
Conexión paralelo: Sí
Conexión en línea: Sí
Sección conductor: 4 mm²: THHN, THWN

Normativas y Certificaciones

CE: Conforme
EN 62368-1: Cumple
EN 61204-3: Cumple
cURus 60950-1: Certificado
cULus 508: Certificado
ANSI/ISA 12.12.01: Clase I div. 2
ATEX: Certificado
RoHS: Compliant, No Exemption
