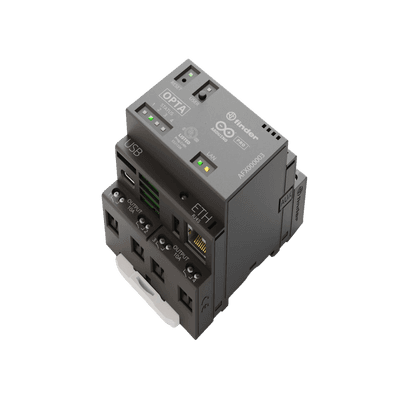

PLC Industrial Arduino Opta / Micro PLC IoT / STM32H747XI Dual-Core / 8 Entradas Analógicas-Digitales / 4 Relés 10A / Ethernet-RS485-WiFi-Bluetooth / IP20 / Certificaciones cULus-ENEC-FCC-CE | GlobalTI®

ARDUINO Modelo: AFX00001-AFX00002-AFX00003

El Arduino Opta® es un micro PLC industrial seguro y fácil de usar con capacidades IoT industrial, diseñado en colaboración con Finder®, líder en fabricación de relés. Cuenta con tres variantes: Lite, RS485 y WiFi, todas basadas en el potente microcontrolador dual-core STM32H747XI con procesador Cortex®-M7 a 480 MHz y Cortex®-M4 a 240 MHz. Ofrece 8 entradas analógicas/digitales configurables, 4 relés de 10A con contactos NA, y múltiples opciones de conectividad incluyendo Ethernet 10/100BASE-T, RS-485, WiFi 2.4 GHz y Bluetooth Low Energy. Incluye cifrado hardware ATECC608B para seguridad avanzada y es programable tanto con Arduino IDE como con estándar industrial IEC 61131-3. Diseñado para automatización industrial, gestión de cargas eléctricas y aplicaciones de building automation con certificaciones cULus, ENEC, FCC, CE, CB y UKCA.

Características Generales

Variantes: Opta Lite (AFX00003), Opta RS485 (AFX00001), Opta WiFi (AFX00002)
Procesador: ST STM32H747XI Dual-core (Cortex-M7 480MHz + Cortex-M4 240MHz)
Memoria Flash: 2 MB
RAM: 1 MB
Flash QSPI: 16 MB (compartido)
Entradas: 8x Analógicas/Digitales configurables
Salidas: 4x Relés NO 10A
Conectividad: Ethernet, RS-485, WiFi, Bluetooth LE
Seguridad: ATECC608B Crypto Microchip®
Grado Protección: IP20
Certificaciones: cULus, ENEC, FCC, CE, CB, UKCA

Desempeño y Procesamiento

Procesador: STM32H747XI Dual-core
Velocidad: Cortex-M7 480 MHz + Cortex-M4 240 MHz
Flash Memory: 2 MB
RAM: 1 MB
QSPI Flash: 16 MB
Programación: Arduino + IEC-61131-3 (LD, SFC, FBD, ST, IL)
RTC: ~10 días, sync NTP vía WiFi/Ethernet

Entradas y Salidas

Entradas: 8x Analógicas/Digitales
Voltaje Analógico: 0...10 V
Resolución Analógica: 12-16 bits configurable
LSB Analógico: 166 µV
Precisión Analógica: +/- 5%
Voltaje Digital: 0...24 V
VIH Mínimo: 6.6 VDC
VIL Máximo: 4.46 VDC
Corriente Digital: 1.12 mA a 10 V
Frecuencia Digital: 4.5 kHz
Salidas: 4x Relés NO
Corriente Máx por Relé: 10 A
Corriente Pico Máx: 15 A
Voltaje Rated: 250 VAC
Voltaje Máximo: 400 VAC
Rated Load AC1: 2500 VA
Rated Load AC15: 500 VA

Comunicación

Ethernet: 10/100BASE-T (TCP/IP, MODBUS TCP)
RS-485: Half-duplex (MODBUS RTU, comunicación serial)
WiFi (AFX00002): 802.11 b/g/n 2.4 GHz
Bluetooth (AFX00002): BLE 4.2/5.1
USB-C: Programación y data logging
Puerto Expansión: Hasta 5 módulos expansion
Transferencia WiFi: Hasta 65 Mbps

Físicas y Eléctricas

Alimentación: 12...24 VDC
Rango Voltaje: 10.2 a 27.6 V
Consumo 12V: 0.6 a 2 W
Consumo 24V: 0.6 a 2.2 W
Temp. Operación: -20 a 50 °C
Grado Protección: IP20
Grado Contaminación: 2 (IEC 61010)
MTBF: 766205 h/87 años (25°C)
Durabilidad Mecánica Relé: 10 millones ciclos
Durabilidad Eléctrica Relé: 10000 ciclos (10A resistive)
Tiempo Respuesta Relé: 6 ms (ON), 4 ms (OFF)
Bounce Time: 3 ms (NO), 6 ms (NC)

Seguridad y Certificaciones

Criptochip: ATECC608B Microchip®
Almacenamiento Claves: Hasta 16 keys/certificados
Secure Boot: Soporte
Certificaciones: cULus, ENEC, FCC, CE, CB, UKCA
RoHS: Compliant (Directive 2011/65/EU)
REACH: Compliant (EC 1907/2006)
WEEE: Yes
Conflict Minerals: Sourced from conflict-free areas

Conexiones y Terminales

Power Supply: Terminales 12-24VDC (3A)
Entradas I1-I8: Terminales digital/analógico 0-10V (3B)
Salidas Relé: Terminales 1-4 NO 10A (3F)
RS-485: Terminal block Modbus RTU (3J)
Tierra Funcional: Conector near Ethernet (3G)
USB-C: Programación y data logging (3K)
Ethernet: Puerto 10/100BASE-T (3M)
Puerto Expansión: Comunicación módulos auxiliares (3N)
Torque Recomendado: 0.80 Nm
Longitud Stripping: 9 mm
Cable Sólido: 0.5-6 mm² (20-10 AWG)
Cable Stranded: 0.5-4 mm² (20-12 AWG)

Controles e Indicadores

Botón Reset: (3C)
Botón Usuario Programmable: (3D) con LED (solo WiFi)
LEDs Status 1-4: Programables (3E)
LEDs Ethernet Status: (3H)
Porta Etiquetas: (3I)
