Descripción

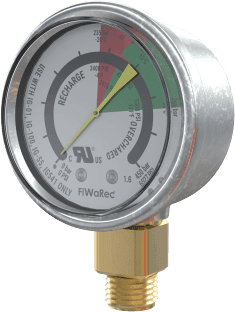

El manómetro de contacto se instala en la válvula del tanque de agente. El modelo 927612 está disponible con contactos normalmente abiertos (NO) que se activan cuando disminuye la presión del tanque durante una descarga del sistema o cuando se pierde la presión del tanque debido a una fuga. Diseñado específicamente para sistemas de extinción Oxeo PR.

Especificaciones técnicas

Rango de presión: 2901 psi (200 bar)
Tipo de contacto: Normalmente abierto (NO)
Medio de presión: Argón (IG-01), Nitrógeno (IG-100)
Tamaño nominal: 50 mm
Clase de precisión: 1.6
Rango de temperatura: -4 °F a 131 °F (-20 °C a +55 °C)
Código IP: IP65 con cable montado

Datos eléctricos

Tensión de conmutación: 4.5 - 24 VDC/VAC
Corriente de conmutación: 5 - 100 mA
Carga de contacto: Máximo 2.4 W, contacto seco
Conductor: Dos hilos, 39.37' (100 cm)
Sección del conductor: 0.000217 in² (0.14 mm²)

Materiales y construcción

Carcasa: Acero inoxidable
Puntero: Plástico, color amarillo
Red de medición y mecanismo: Aleación de cobre
Visor: Policarbonato
Conexión de presión: M12x1, SW14

Características del dial

Diseño: Según UL2127
Material: Aluminio, color blanco
Escala: Doble escala (psi/bar)
Rango de indicación: 0 - Presión nominal

Operación y rendimiento

Punto de conmutación (a 59°F / 15°C): 4351 / 2611 (300 / 180) psi (bar)
Tolerancia: ±108.8 (±7.5) psi (bar)
Indicación visual: Áreas de marcación roja y verde para presión nominal a 59°F (15°C)
Presión de marcación: 2321 (160) psi (bar) a -4°F (-20°C)
Presión de marcación: 3626 (250) psi (bar) a 131°F (55°C)
