Las bases y kits de montaje de System Sensor proporcionan una variedad de opciones de instalación para detectores en cualquier aplicación.

Características principales

Las bases permiten enchufar el detector de forma rápida y segura
Los tornillos SEMS facilitan la conexión del cableado
El soporte para 12-24 AWG brinda flexibilidad de instalación
Varios formatos de base cumplen con los requisitos de la aplicación
Color blanco estándar con opciones de marfil y negro
Cumple con UL 268
La función de bloqueo mecánico restringe la extracción del cabezal del sensor adjunto

Especificaciones técnicas

Dimensiones

Diámetro: 6.85' (17.4 cm)
Altura: 1.61' (4.1 cm) sin sensor

Peso

B200SRIV: 0.50 lb (227 gm)

Especificaciones eléctricas

Voltaje operación: 15 a 32 VDC
Corriente en espera: 500 μA máximo
Corriente de alarma: 35 mA máximo

Rango de cables

Calibre de cable: 14 AWG a 12 AWG

Salida de sonido

Volumen: Mayor de 85 dBA mínimo medido en una sala reverberante UL a 10 pies, 24 Volts (en tono continuo)

Condiciones ambientales

Temperatura operación: Consultar la tabla de cruce de base/sensor en systemsensor.com
Humedad: 10% a 93% HR sin condensación

Certificaciones

UL 268 - Detección de humo para sistemas de alarma de incendio

Aplicaciones

Diseñado para compatibilidad con bases B501BH series existentes
Permite que el FACP utilice la dirección para comandar un aviso individual o grupo de avisos
Capaz de generar pulsos de sincronización del sistema Sensor
Diseñado para cumplir o exceder los requisitos de UL 268 y UL 464
Diseñado para aplicaciones de unidades habitacionales nuevas y existentes

Opciones de montaje

Diseñado para uso en sistemas inteligentes
Conexiones para alimentación (+ y -) y anunciativos remotos
Placa de montaje separada que se instala en varias cajas octogonales y cuadradas
Permite pre-cableado de todas las conexiones

Opciones de color

Modelo B200SRIV: Marfil
Otras opciones: Blanco y Negro

Compatibilidad

Compatible con sistemas Select Series
Reconoce el protocolo de sincronización de System Sensor
Para uso con controladoras que soportan pulsos de sincronización de System Sensor

Accesorios recomendados

CK300-BL: Kit de color (incluye tapa y anillo de acabado)
RA100Z: Anunciador LED remoto
M02-04-00: Imán de prueba para detector

Compatibilidad con cajas de conexiones

La base B200SRIV es compatible con:

Cajas octogonales de 4'
Cajas cuadradas de 4' con anillo de barro
Cajas de 50, 60, 70 y 75 mm

Notas importantes

La profundidad de la caja depende del tamaño de la base y del calibre del cable
Consultar el Código Eléctrico Nacional o códigos locales aplicables para recomendaciones apropiadas
Para información adicional, visitar systemsensor.com

Especificaciones

ModeloB200SR-IV

Existencia74

SAT46171600

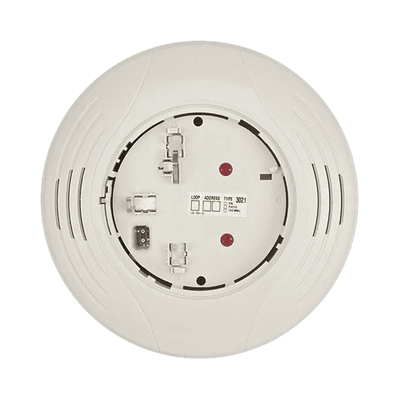

Base Sonora / Convencional / Color Marfil
