Descripción General

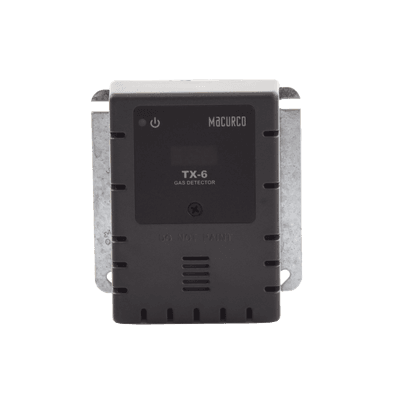

El TX-6-HS de MACURCO es un detector, controlador y transductor de bajo voltaje, que integra doble relevador, salida seleccionable de 4-20 mA, buzzer y pantalla digital, es un sistema de detección electrónica utilizado para medir la concentración de Sulfuro de Hidrógeno (H2S) y proporcionar retroalimentación y control del ventilador/extractor automático para reducir la concentración de H2S en refinerías, fábricas papel y otras aplicaciones comerciales. El TX-6-HS es un medidor de bajo nivel capaz de registrar de 0-50 ppm de Sulfuro de Hidrógeno.

Características Principales

Activación del relevador del ventilador: seleccionable
Salidas: Relevador de ventilador, Relevador de Alarma y lazo de corriente de 4-20mA
Controles: Indicador Digital (0-50 ppm), buzzer, retardo del ventilador, tiempo mínimo de funcionamiento del ventilador.
Calibrado de fábrica
Se monta en una caja eléctrica estándar de 4' x 4'
0.5 A N.O. o relevador de la alarma NC se conecta a los dispositivos de advertencia o a los paneles de control

Especificaciones Técnicas

Relevador 5 A SPDT del ventilador: controla las válvulas, rejillas o extractores
Lazo de corriente de 4-20mA: compatible con el Panel de Control del Macurco DVP-120
Diseño supervisado del sistema: el detector de problemas hará que se activen el relevador del ventilador y el de la alarma
Certificaciones: ETL enlistado a UL 61010-1, CAN CSA C22.2 No 61010-1
Relevador del ventilador: 5 A, 240 VAC
Activación del relevador del ventilador: seleccionable en estado 'OFF', 1, 2, 3, 4, 5, 6, 7, 8 (por defecto), 9, 10 , 11, 12, 13, 14, 15, 16, 17, 18, 19, 20 ppm

Especificaciones Adicionales

Configuración de tiempo de ejecución mínimo de ventilador: OFF (por defecto), 3, 5, 10 ó 15 minutos
Ajustes del relevador de la alarma: en estado 'OFF', 5, 10, 15, 20 (por defecto), 25, 30, 35, 40, 45, 50 ppm H2S
Relevador de la alarma: 0.5A 120 V, 60 VA
Temperatura de funcionamiento: -18 a 52 °C, 10 a 90% de humedad relativa sin condensación
Alimentación: 12 a 24 Vca o 12 a 32 Vcc
Corriente: @ 24 Vcc 75 mA en alarma, 50 mA en relevador del ventilador y 23 mA en estado de reposo.
Dimensiones: 114 x 102 x 54 mm
